Nazwa produktu
PKM kat.5 (2) 2x2x0,34
Cechy użytkowe

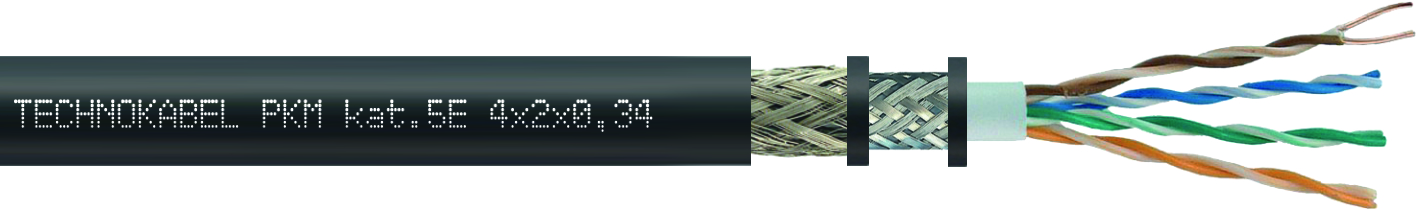

Kable PKM kat.5e 4x2x0,34 mm2 przeznaczone są do pracy w polowych sieciach komputerowych i
multimedialnych (transmisja danych, głosu i obrazu telewizyjnego o wysokiej rozdzielczości – HDTV),
z lokalnymi sieciami komputerowymi włącznie.
Wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapobiega emisji zakłóceń na zewnątrz kabla.
Zastosowany na powłokę specjalny poliuretan zapewnia możliwość pracy kabla w niskich temperaturach
do -40 °C zapewniając równocześnie odporność na przecinanie i ścieranie.
Kable stosuje się również w sieciach komputerowych o zwiększonej przepływności binarnej przy jednoczesnej
transmisji dwukierunkowej we wszystkich torach symetrycznych kabla 4-parowego (pełny dupleks, technika Gigabit Ethernet).
Konstrukcja kabla zapewnia jego mechaniczne rozwijanie i zwijanie bez uszkodzeń,
podwieszanie na podporach naturalnych i sztucznych oraz układanie na ziemi,
jak też możliwość pokonywania przeszkód wodnych przy zanurzeniu w wodzie na głębokość do 10 m.
Własności elektryczne przy 20°C
| Parametr | Opis |
|---|---|
| Impedancja falowa | 100 ± 5 Ω |
| Pojemność skuteczna dowolnej pary przy 1 kHz, około | 50 nF/km |
| Asymetria pojemności dowolnej pary żył względem ziemi przy 1 kHz, maks. | 1600 pF/km |
| Minimalna rezystancja izolacji | 5000 MΩ∙km |
| Napięcie pracy | 150 V |
| Próba napięciowa | 700 V sk |
| Współczynnik skrócenia fali | 65% |
| Tłumienność odbiciowa par przy częstotliwości f=4¸ 10 MHz – min. | 25+5lg(f) dB |
| Tłumienność odbiciowa par przy częstotliwości f=10¸ 20 MHz – min. | 25 dB |
| Tłumienność odbiciowa par przy częstotliwości f=20¸ 155 MHz – min. | 25-8,6lg(f/20) dB |
| Tłumienność ekranowania przy częstotliwości f=30¸ 100 MHz – min. | 40 dB |
| Impedancja sprzężeniowa ekranu przy częstotliwości 10 MHz – maks. | 100 mΩ/m |
| Maksymalna rezystancja pętli żył w temp. 20°C | 120 Ω/km |
| Asymetria rezystancji żył dowolnej pary, maks. | 0,24 Ω/150m |
| Rozrzut opóźności fazowej torów symetrycznych | 45 ns/100 m |
| Opóźność fazowa T | 534+36/√f ns/100 m |
| Zakres temperatur pracy | od – 40°C do + 80°C |
| Minimalny promień gięcia | 10 x średnica kabla |
| Dopuszczalna siła naciągu przy rozwijaniu | 1,2 kN |
| Wytrzymałość na zerwanie – min | 2,5 kN |
| Wykonanie wg norm | PN-EN 50288-2-2, IEC 61156-6 ISO/IEC 11801, TIA/EIA 568 A |
| Kabel spełnia wymagania dyrektywy niskonapięciowej | 2014/35/UE |
| Indeks pozycji | Nazwa pozycji | Klasa CPR | Średnica zewnętrzna (około) mm | Waga kabla (około) kg/km | Indeks Cu |
|---|---|---|---|---|---|
| Indeks pozycji: 0199 014 05 | Nazwa pozycji: PKM kat.5 (2) 2x2x0,34 | Klasa CPR: | Średnica zewnętrzna (około) mm: 9 | Waga kabla (około) kg/km: 101 | Indeks Cu: 39.7 |
