Nazwa produktu

TLYp (L1) 2×0,5

Cechy użytkowe

PN-EN 50575
PN-EN 50575
Zastosowanie wewnętrzne
Zastosowanie wewnętrzne
Uniepalnienie PN-EN 60332-1-2
Uniepalnienie PN-EN 60332-1-2
TLYp (L1) 2×0,5
Zastosowanie Budowa Dane Techniczne Wykonania Specjalne Do pobrania

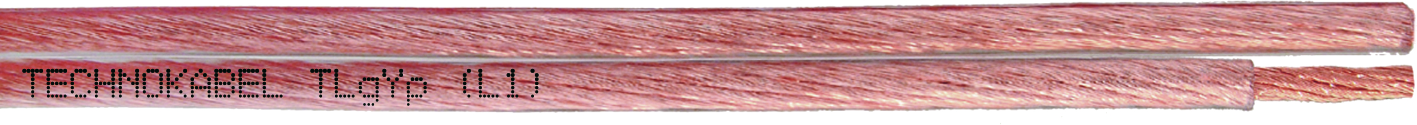

Przewody głośnikowe TLYp (L1) i TLgYp(L1) (bardzo giętkie) stosowane są do połączeń między wzmacniaczami mocy małej częstotliwości i kolumnami głośnikowymi. Przewody wykonywane są jako płaskie we wspólnej izolacji polwinitowej. Dzięki specjalnej konstrukcji żył uzyskano bardzo dobre własności akustyczne potwierdzone badaniami przeprowadzonymi na Wydziale Elektroakustyki Politechniki Warszawskiej. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków.

  • żyły giętkie, wielodrutowe skręcone z miękkich drutów miedzianych,
  • izolacja żył wykonana z poliwinitu izolacyjnego (PVC),
  • kolory izolacji żył:
  • czarny z białym lub biały z czarnym wzdłużnym paskiem na jednej z żył (przekroje 0,35 i 0,5 mm2),
  • przezroczysty z czarnym lub czerwonym wzdłużnym paskiem na jednej z żył (pozostałe przekroje), inne kolory izolacji lub paska na życzenie.
Przewody TLYp (L1)
Przekrój żył mm2 0,35 0,5 0,75 1,0 1,5
Rezystancja żył w temp. 20°C maksymalna Ω/km 55,4 39 26 19,5 13,3
średnia 54,6 37,4 24,8 18,8 12,3
Indukcyjność, około mH/km 422 203 96 51 30
Przewody TLgYp (L1)
Przekrój żył mm2 1,5 2,5 4 6 10
Rezystancja żył w temp. 20°C maksymalna Ω/km 13,3 7,98 4,95 3,3 1,91
średnia 12,5 7,5 4,7 3 1,8
Indukcyjność, około mH/km 30 9 4 2 1,5
Parametr Opis
Minimalna rezystancja izolacji 200 MΩ×km
Napięcie pracy 300 V
Próba napięciowa 1500 V sk
Zakres temperatur pracy dla instalacji stałych od - 30 do + 80°C
Zakres temperatur pracy dla instalacji ruchomych od - 5 do + 50°C
Minimalny promień gięcia 5 x szerokość przewodu
Palność kabla nierozprzestrzeniający płomienia
Próby palności PN-EN 60332-1-2, IEC 60332-1-2
Wykonanie wg normy WT-00/TK-1
CPR – klasa reakcji na ogień Eca
Deklaracje DoP dostępne są na technokabel.com.pl
Kabel spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE

TLYp (L1) OFC i TLgYp (L1) OFC - przewody, w których żyły wykonane są z miedzi beztlenowej (OFC; ang. oxygen-free copper). TLHp (L1) i TLgHp (L1) - przewody w izolacji z tworzywa bezhalogenowego stosowane są tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne.

Indeks pozycji Nazwa pozycji Klasa CPR Średnica zewnętrzna (około) mm Waga kabla (około) kg/km Indeks Cu
Indeks pozycji: 0246 022 47 Nazwa pozycji: TLYp (L1) 2×0,5 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 1.9 Waga kabla (około) kg/km: 14.3 Indeks Cu: 9.6
Indeks pozycji: 0246 023 47 Nazwa pozycji: TLYp (L1) 2×0,75 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 2.1 Waga kabla (około) kg/km: 19 Indeks Cu: 14.4
Indeks pozycji: 0246 024 47 Nazwa pozycji: TLYp (L1) 2×1,0 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 2.25 Waga kabla (około) kg/km: 23.5 Indeks Cu: 19.2
Indeks pozycji: 0246 004 47 Nazwa pozycji: TLYp (L1) 2×0,35 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 1.55 Waga kabla (około) kg/km: 9.4 Indeks Cu: 6.72
Indeks pozycji: 0246 004 50 Nazwa pozycji: TLYp (L1) 2×0,35 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 1.55 Waga kabla (około) kg/km: 9.4 Indeks Cu: 6.72
Indeks pozycji: 0237 020 47 Nazwa pozycji: TLgYp (L1) 2×4 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 4.05 Waga kabla (około) kg/km: 85 Indeks Cu: 77
Indeks pozycji: 0237 021 47 Nazwa pozycji: TLgYp (L1) 2×6 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 5.1 Waga kabla (około) kg/km: 130 Indeks Cu: 115
Indeks pozycji: 0237 018 47 Nazwa pozycji: TLgYp (L1) 2×1,5 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 2.5 Waga kabla (około) kg/km: 32 Indeks Cu: 28.8
Indeks pozycji: 0237 019 47 Nazwa pozycji: TLgYp (L1) 2×2,5 Klasa CPR: Eca Średnica zewnętrzna (około) mm: 3.35 Waga kabla (około) kg/km: 55 Indeks Cu: 48
