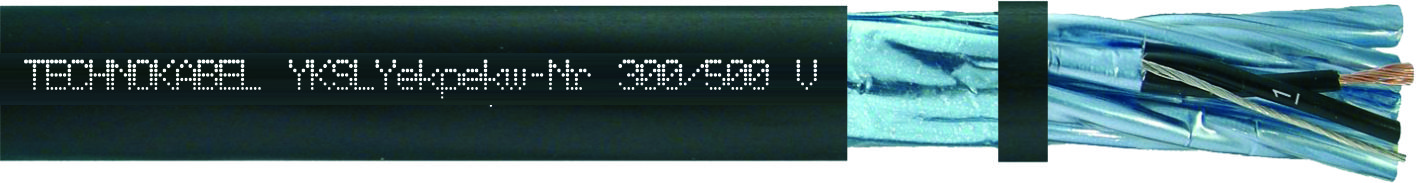

Nazwa produktu
YKSLYekpekw-Nr 300/500 V 16x2x1,0
Cechy użytkowe
PN-EN 50575
Zastosowanie wewnętrzne
Uniepalnienie PN-EN 60332-1-2
Kable sygnalizacyjne ekranowane TECHNOKONTROL YKSLYekpekw 300/500 V TECHNOKONTROL YKSLYekpekw-Nr 300/500 V z wiązkami parowymi indywidualnie ekranowanymi przeznaczone są do pracy w energetycznych urządzeniach kontrolnych, zabezpieczeniowych, a także do zasilania w energię elektryczną.
Zastosowanie ekranowanych wiązek parowych pozwala w bardzo dużym stopniu zmniejszyć wzajemne oddziaływanie pomiędzy różnymi sygnałami przesyłanymi w kablu.
Wspólny ekran statyczny chroni tory kabla przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne.
Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków. Powłoka kabla charakteryzuje się dobrą odpornością na działanie olejów.
- żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228,
- izolacja żył wykonana z polwinitu izolacyjnego (PVC) - kolory izolacji żył:
- wg normy IEC 60189-2 (zgodna z PN-92/T-90321) - kable TECHNOKONTROL YKSLYekpekw 300/500 V
- czarny, brązowy z białym nadrukiem numeru pary - kable YKSLYekpekw-Nr 300/500 V
- żyły izolowane skręcone w pary,
- ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą wykonaną z miękkich drutów miedzianych ocynowanych, umieszczoną pod ekranem,
- pary ekranowane skręcone w ośrodek,
- ośrodek owinięty taśmą poliestrową,
- ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą wykonaną z miękkich drutów miedzianych ocynowanych, umieszczoną pod ekranem,
- powłoka kabla wykonana z polwinitu oponowego (PVC), kolor czarny RAL 9005, inne kolory na życzenie.
| Przekrój żył | mm2 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 |
|---|---|---|---|---|---|---|
| Maksymalna rezystancja pętli żył w temp. 20°C | Ω/km | 79,6 | 53,0 | 39,8 | 27,1 | 16,28 |
| Parametr | Opis |
|---|---|
| Napięcie pracy Uo/U | 300/500 V |
| Próba napięciowa | 3,0 kV sk |
| Minimalna rezystancja izolacji | 20 ΜΩ∙km |
| Dopuszczalna temperatura żyły w warunkach pracy | +70°C |
| Dopuszczalna temperatura żyły przy zwarciu | +150°C |
| Zakres temperatur pracy dla instalacji stałych | od -30 do +80 °C |
| Zakres temperatur pracy dla instalacji ruchomych | od -5 do +70 °C |
| Minimalny promień gięcia | 10 x średnica kabla |
| Palność kabla | nierozprzestrzeniający płomienia |
| Próby palności | PN-EN 60332-1-2, IEC 60332-1-2 |
| Wykonanie wg normy | WT-TK-17 |
| CPR-klasa reakcji na ogień | Eca |
| Deklaracje DoP dostępne są na | technokabel.com.pl |
| Kabel spełnia wymagania dyrektywy niskonapięciowej | 2014/35/UE |
TECHNOKONTROL YvKSLYekpekw 300/500 V i TECHNOKONTROL YvKSLYekpekw-Nr 300/500 V - kable ze wzmocnioną czarną powłoką polwinitową (PVC), które mogą być układane na zewnątrz budynku i bezpośrednio w ziemi. TECHNOKONTROL YKSLYekpekw-O 300/500 V i TECHNOKONTROL YKSLYekpekw-Nr-O 300/500 V -kable przeznaczone do eksploatacji w warunkach częstej styczności z materiałami ropopochodnymi np. stacje benzynowe, magazyny, stacje przeładunkowe materiałów pędnych, smarów itp. Powłoka kabli wykonana jest ze specjalnego tworzywa termoplastycznego na bazie polichlorku winylu (PVC) spełniającego wymagania normy PN-EN 60811-404 w zakresie olejoodporności. TECHNOKONTROL YnKSLYekpekw 300/500 V i TECHNOKONTROL YnKSLYekpekw-Nr 300/500 V -kable o zwiększonej niepalności, w których powłoka wykonana jest ze specjalnego polwinitu oponowego (PVC) samogasnącego o podwyższonej niepalności.
